海德漢RCN 2001/5001 系列絕對式角度編碼器技術參數：

測量原理: 絕對式光學編碼器,DIADUR鍍刻玻璃碼盤,兼具絕對碼道和增量柵格 。增量光柵每圈16?384線(約14位),結合細分和絕對碼道可提供26位或28位單圈位置值 。輸出為純串行數字量,無需模擬細分電路。

分辨率: RCN 2001系列每圈26 bit(≈6.71×10^7 位)位置值,RCN 5001系列每圈28 bit(≈2.68×10^8 位)位置值 。高分辨率確保微小角度變化也能被準確分辨。

系統精度: 提供±4″和±2″兩個等級,分別對應標準精度型和高精度型產品 。較大型號RCN 5001系列也能實現±2″高精度,而RCN 2001系列的±2″型號可滿足大多數高精度需求 。高精度型號在裝配及校準上經過優化,單周期位置誤差控制在±0.3″量級 。

機械接口: 中空軸直徑RCN 2001為20 mm,RCN 5001為35 mm 。外形緊湊,帶高精度軸承和定子聯軸器。允許的安裝同心度和偏心誤差較寬松(軸向跳動公差可達±0.3 mm) 。重量約0.9–1.1 kg,啟動摩擦力矩典型值約0.08–0.2 Nm。

最高轉速: 在環境溫度40?°C下連續運行時,RCN 2001系列最高可達3000 rpm 。RCN 5001系列在相同條件下通?？蛇_(dá)2000 rpm左右(具體取決于型號和負載)  。需注意環境溫度升高會降低允許轉速范圍,例如超過50?°C時需適當降低轉速以免觸發溫度警報 。

工作環境: 工作溫度范圍0 °C至60 °C,儲存溫度范圍更寬。防護等級為IP64,可防塵并防止各個方向飛濺的液體進入 。內部集成溫度傳感器,當編碼器內部溫度接近限制時會發出預警或報警信號(86?°C預警,90?°C報警) 。振動、沖擊耐受值符合工業應用標準,在合理安裝條件下可保證長期可靠運行。

接口與電氣: 工作電源DC 3.6–14 V(由接口類型決定),位置輸出為純數字信號。支持EnDat 2.2高速串行接口,以及Fanuc αi和三菱Mit 03-4協議,可直接接入相應數控系統 。采用功能安全版本時,需配合安全控制器使用,可實現單編碼器滿足SIL 2等級要求 。值得注意的是,使用Fanuc接口的型號其輸出分辨率在運行中略有降低,例如RCN 2591F有效分辨率為27 bit,RCN 2391F為23 bit 。

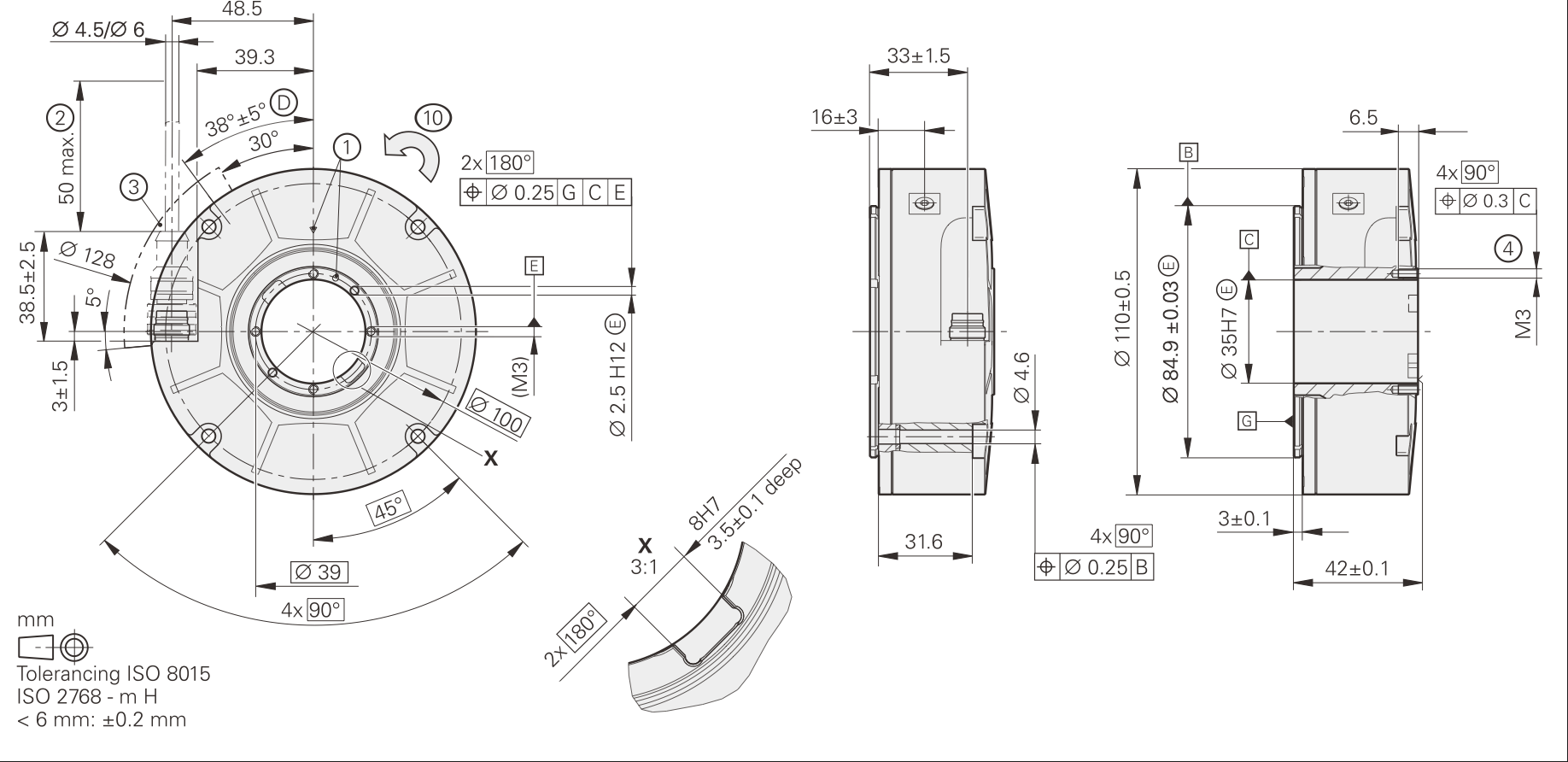

RCN2001安裝尺寸：

? = 配合軸的軸承

? = 壓縮空氣進口

? = 要求的配合尺寸

1 = 0°位置標記±5°

2 = 電纜支撐

3 = 客戶端可用空間

4 = 螺紋結合尺寸:4.5 mm ±0.5 mm(M3圓柱頭螺栓;更多信息,參見安裝說明)

5 = 輔件:環形螺母(ID 336669-03)

6 = 輔件:棘輪(ID 817921-01)

7 = 螺紋結合尺寸:8 mm ±1 mm(M4x20圓柱頭螺栓;更多信息,參見安裝說明)

8 = 2個彈簧銷:ISO 8752 – 2.5x10 – 鋼

9 = 如果使用彈簧銷,另提供M3拆卸螺紋

10 = 位置值增加的軸旋轉方向

11 = 公差技術參數中含安裝公差和熱膨脹;不允許動態竄動

RCN5001安裝尺寸：

? = 配合軸的軸承

? = 壓縮空氣進口

? = 要求的配合尺寸

1 = 0°位置標記±5°

2 = 電纜支撐

3 = 客戶端可用空間

4 = 螺紋結合尺寸:4.5 mm ±0.5 mm(M3圓柱頭螺栓;更多信息,參見安裝說明)

5 = 輔件:環形螺母(ID 336669-17)

6 = 輔件:棘輪(ID 817921-02)

7 = 螺紋結合尺寸:8 mm ±1 mm(M4x20圓柱頭螺栓;更多信息,參見安裝說明)

8 = 2個彈簧銷:ISO 8752 – 2.5x10 – 鋼

9 = 如果使用彈簧銷,另提供M3拆卸螺紋

10 = 位置值增加的軸旋轉方向

11 = 所示公差含安裝公差和熱膨脹;不允許動態竄動
